Description

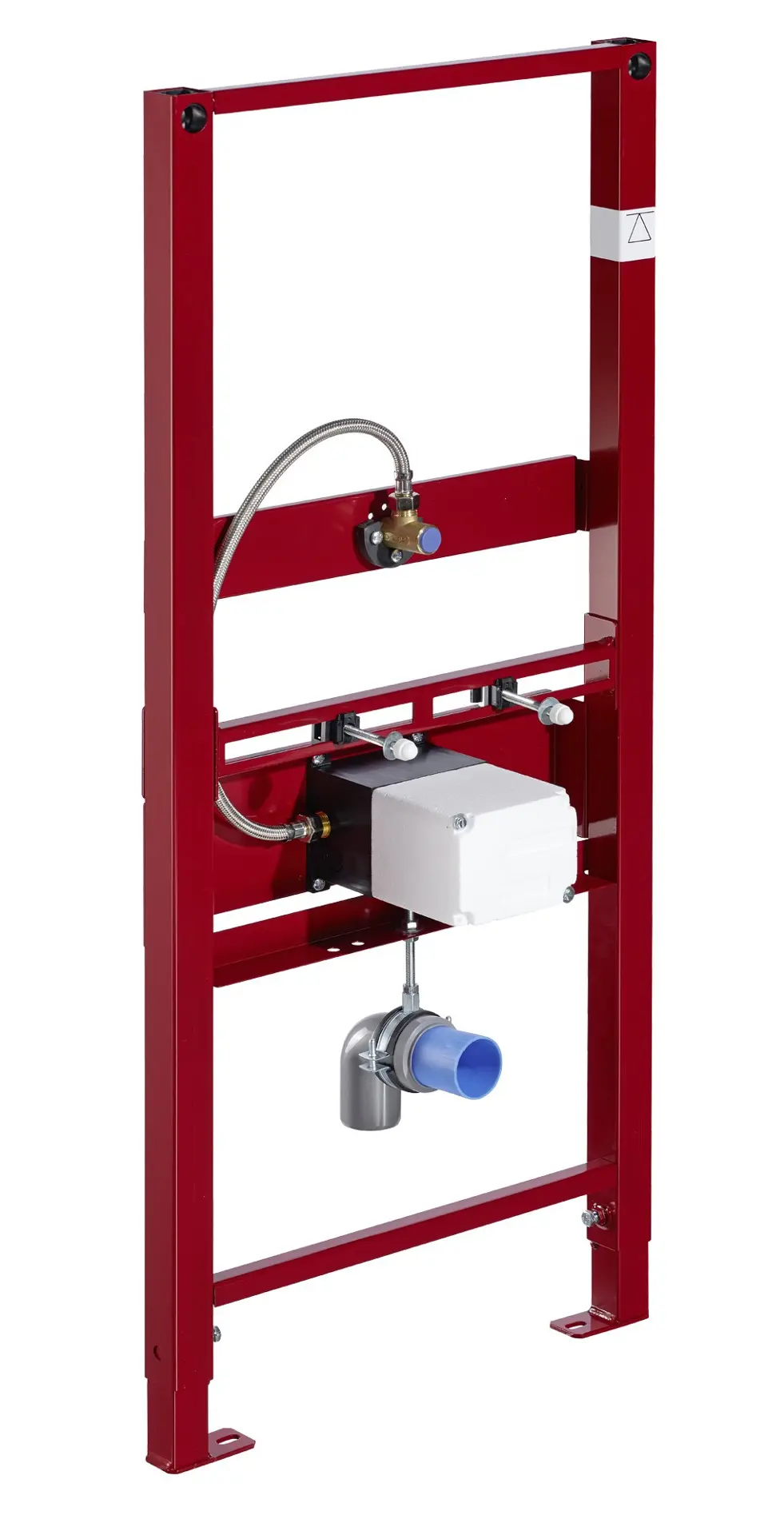

Modulo di montaggio per orinatoi con ingresso acqua di intercettazione
- modulo h.115 cm con miscelatore da incasso per orinatoi COMPACT II
- adatto per l’installazione di paratie e divisori leggeri
- telaio autoportante in acciaio profilato con gambe regolabili in altezza
- superficie verniciata a polvere
- azionamento tramite piastre di comando SCHELL, secondo DIN EN 12541
- adatto alla combinazione con il controllo COMPACT LC
Ingredienti
- telaio di montaggio v. 124 cm
- set da incasso per orinatoio COMPACT II # 01 193 00 99, PA-IX 18779/I, certificato DIN DVGW, premontato
- tappo per intonaco, ingresso acqua con pre-tappo
- materiale di fissaggio per le gambe
- piedini regolabili in altezza da 0 a 20 cm
- ingresso per orinatoio insonorizzato con filettatura interna G 1/2 in ottone DIN EN, dall’alto
- attacco del tubo di lavaggio G 1/2 filettatura femmina
- viti di fissaggio M 8 x 100 mm, con rondella di sicurezza, dado e cappuccio
- gomito di scarico Ø 50 mm
Dati tecnici
- pressione idraulica: 0,8 – 5 bar
- flusso di lavaggio: 0,3 l/s
- raccordi di collegamento: DN 15 G 1/2 filettatura maschio
- materiale: canale d’acqua in ottone secondo DIN EN
- peso: 11,54 kg/pc
- unità di imballaggio: 1
- dimensioni: DN 15 filettatura maschio G 1/2
- il kit di montaggio per il montaggio a paratia non è incluso, deve essere ordinato separatamente
