Description

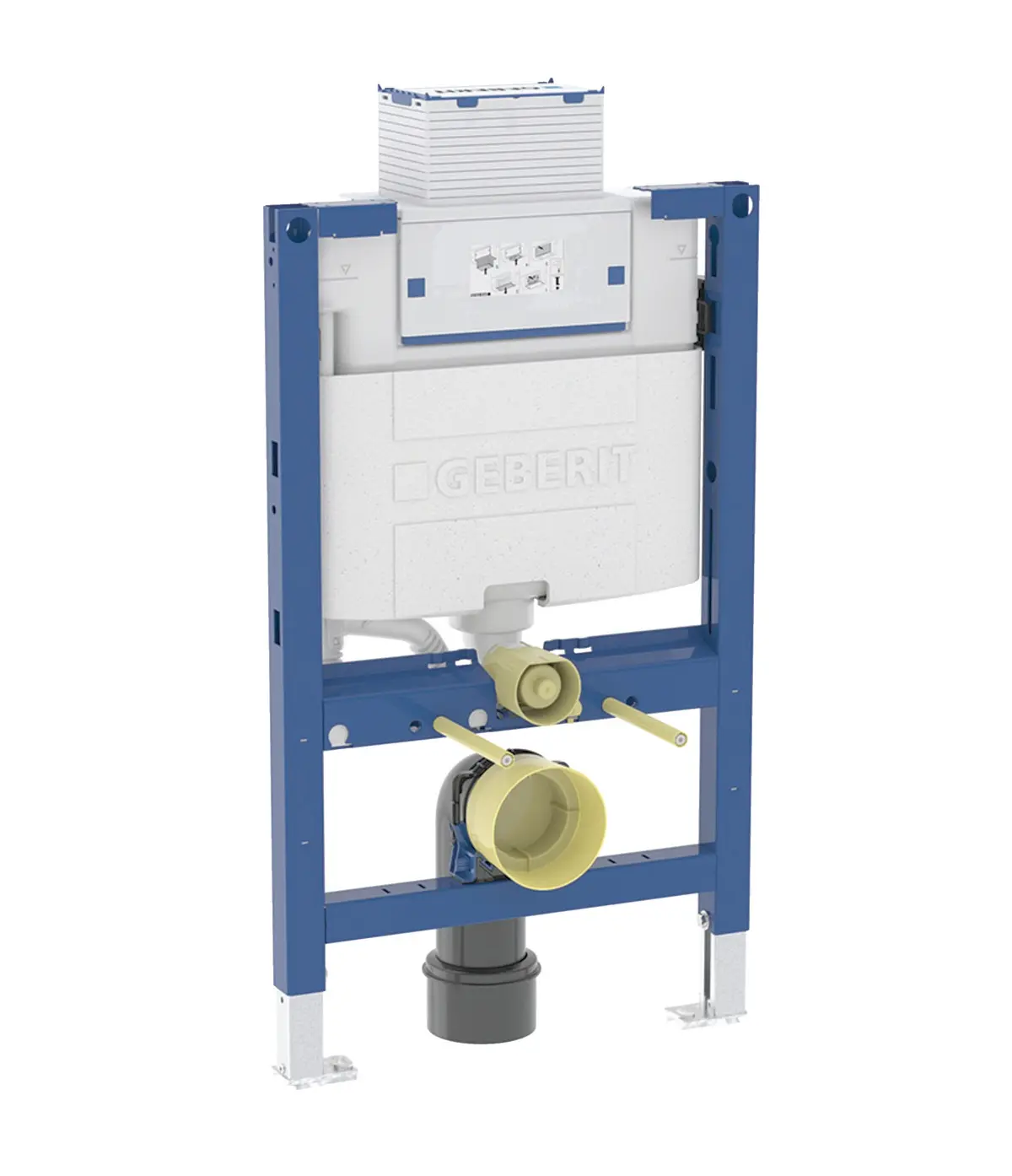

Elemento di montaggio Duofix per WC a parete con cassetta da incasso Omega 12 cm
Scopo dell’utilizzo
- Per pareti di pali in metallo e legno
- Per le pareti del sistema Geberit Duofix
- Per l’installazione in pareti frontali parzialmente alte
- Per spessori di pavimento da 0 a 25 cm
- Per i bagni sospesi
Caratteristiche
- Telaio staticamente autoportante, protetto dalla corrosione con verniciatura a polvere
- Telaio per WC sospesi con dimensioni di collegamento secondo la norma EN 33 ed estensione fino a 70 cm
- Telaio con fori Ø 9 mm per il fissaggio alla struttura di legno
- Le piastre del tallone possono essere ruotate e sono adatte per il montaggio nei profili a U UW 50 e UW 75
- Le piastre di base possono essere installate nella guida del sistema Geberit Duofix senza attrezzi e senza componenti aggiuntivi
- Supporti zincati, protetti dalla corrosione, con proprietà antiscivolo
- Gomito di collegamento per l’installazione senza attrezzi a varie profondità, intervallo di regolazione 45 mm
- Cassetta di scarico Geberit Omega 12 cm, con protezione dalla rugiada
- Per funzionamento dall’alto o frontale, adatto a 2 quantità di lavaggio
- Per le impostazioni di fabbrica, è possibile un ulteriore lavaggio immediato
- Installazione e manutenzione della cassetta di risciacquo senza attrezzi
- Ingresso acqua laterale a sinistra o posteriore sinistro
- Coperchio di montaggio grezzo per il foro di servizio con opzione di accorciamento, protegge dall’umidità e dallo sporco
- Con protezione per il tubo di alimentazione dell’acqua per il WC doccia Geberit AquaClean e per il cavo di collegamento
- Possibilità di fissaggio per alimentazione elettrica e Power & Connect Box
Dati tecnici
- Pressione di flusso 10-1000 kPa
- Temperatura dell’acqua max. 25 °C
- Quantità di lavaggio, impostazione di fabbrica 6 / 3 l
- Grande quantità di risciacquo 4 / 4,5 / 6 / 7,5 l
- Piccola quantità di risciacquo 2-4 l
- Portata a 3 bar 0,16 l/s
- Sovrapressione minima 10 kPa
- Portata calcolata 0,09 l/s
- Materiale Acciaio
Ambito di consegna
- Ingresso acqua R 1/2″, adatto a MasterFix e MeplaFix, con valvola d’angolo e volantino integrati
- Coperchio per montaggio grezzo per foro di servizio
- Set di attacchi per WC, Ø 90 mm
- Gomito di collegamento 90° in PE-HD, Ø 90 mm
- Gommino in PE-HD, Ø 90 / 110 mm
- Materiale di fissaggio e protezione
- Non contiene un pulsante di controllo
Il kit di costruzione per l’assemblaggio della paratia non è incluso e deve essere ordinato separatamente.
