Description

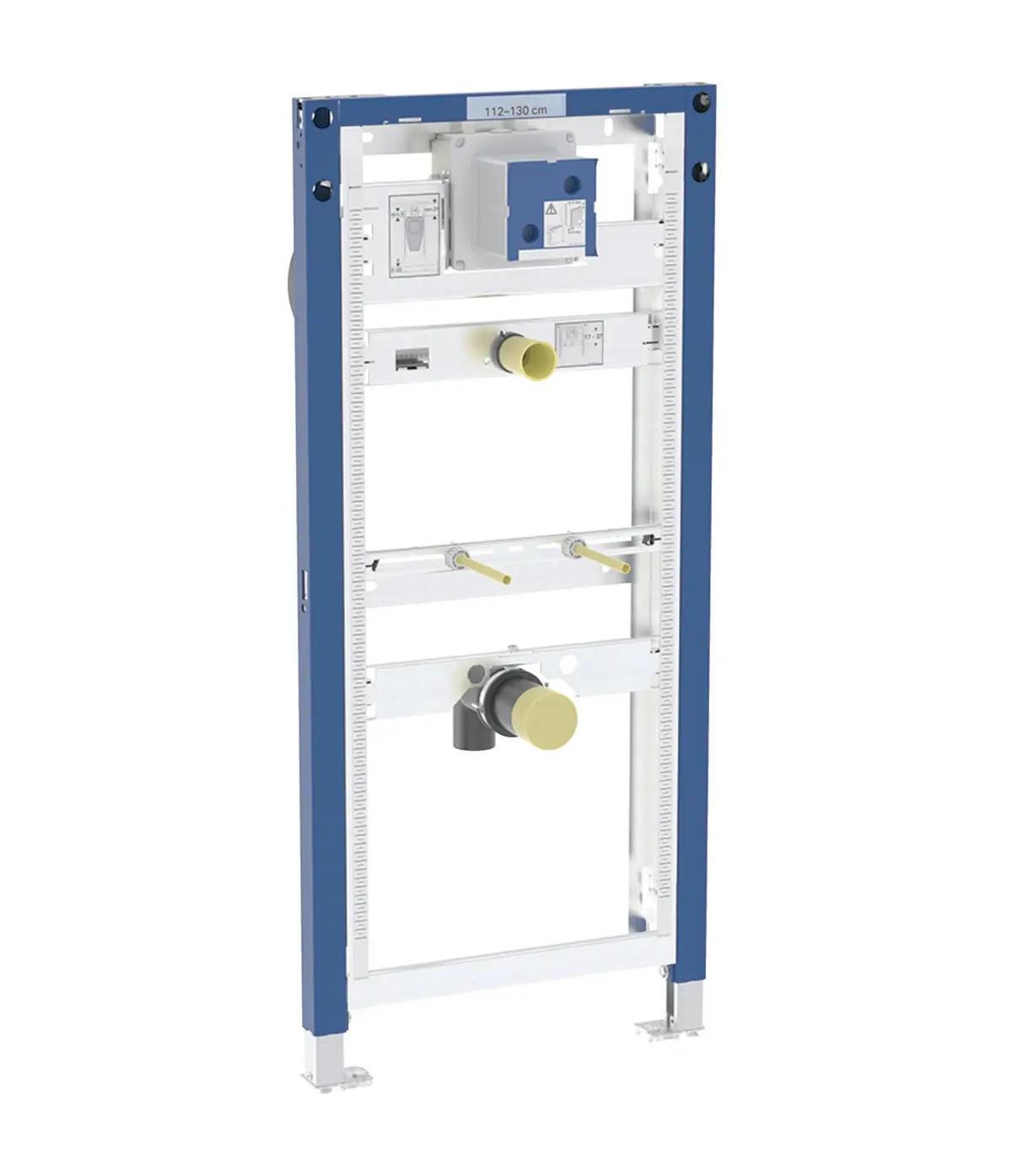

Geberit Duofix, elemento di montaggio per orinatoio, 112-130 cm, universale
- per pareti di pali in metallo e legno
- per le pareti del sistema Geberit Duofix
- per l’installazione in pareti frontali parzialmente alte o alte fino all’altezza del locale
- per l’installazione in pareti divisorie ad altezza ambiente
- per spessori di pavimento da 0 a 25 cm
- per l’installazione di comandi per orinatoi Geberit
- per il montaggio di orinatoi
Caratteristiche
- telaio staticamente autoportante, protetto dalla corrosione con verniciatura a polvere
- con piastra estraibile per il montaggio laterale sopra l’elemento di montaggio su profili in metallo o legno o su supporti del sistema Geberit Duofix
- posizione di montaggio alternativa per gli ancoraggi a parete
- piastre per tacchi ruotabili, adatte al montaggio in profili a U UW 50 e UW 75
- le piastre di base possono essere installate nella guida di sistema Geberit Duofix senza attrezzi e senza componenti aggiuntivi
- supporti zincati, protetti dalla corrosione, con proprietà antiscivolo
- altezza dell’elemento regolabile rispetto all’orinatoio, 112-130 cm
- per il controllo del risciacquo degli orinatoi Geberit
- morsetto per il collegamento elettrico
- ingresso acqua a destra
- ingresso acqua adatto per MasterFix e MeplaFix
- scheda di montaggio senza attrezzi
- valvola di intercettazione preinstallata con comando
- con protezione integrata per i tubi di scarico
- coperchio di montaggio grezzo per foro di servizio 10,5 x 10,5 cm con accorciamento senza attrezzi
- tubo di alimentazione piegabile
- tubo di alimentazione con linea per evitare l’acqua stagnante
- fissaggio per l’alimentazione diametro 32 mm, regolabile in altezza
- fissaggio del gomito di collegamento regolabile in altezza e insonorizzato
- fissaggio degli urinali M8, regolabile in larghezza e altezza
- traverse con marcatura centrale, regolabili senza utensili
- possibilità di fissaggio aggiuntivo per orinatoio con accessori
- con accessori trasformabili in orinatoi con spruzzatore
Informazioni tecniche
- pressione di flusso 100-800 kPa
- pressione dell’acqua di prova max. 1600 kPa
- pressione di prova aria / inerte 300 kP
- temperatura dell’acqua max. 30°C
- portata a 1 bar senza limitatore di flusso 0,3 l/s
- portata a 1 bar con limitatore di flusso 0,18 l/s
La fornitura include
- raccordo a parete R 1/2″
- copertura per il montaggio grezzo con coperchio
- tubo di collegamento tra l’ingresso Ø 32 mm e l’orinatoio, con guarnizione sull’orinatoio
- gomito di collegamento in PE-HD, diametro 63 / 50 mm
- guarnizione diametro 57 / 50 mm
- chiusura anti-odori diametro 50 mm per urinale, con guarnizione per urinale
- materiale di fissaggio e protezione
Il kit di montaggio a parete non è incluso, deve essere ordinato separatamente
