Description

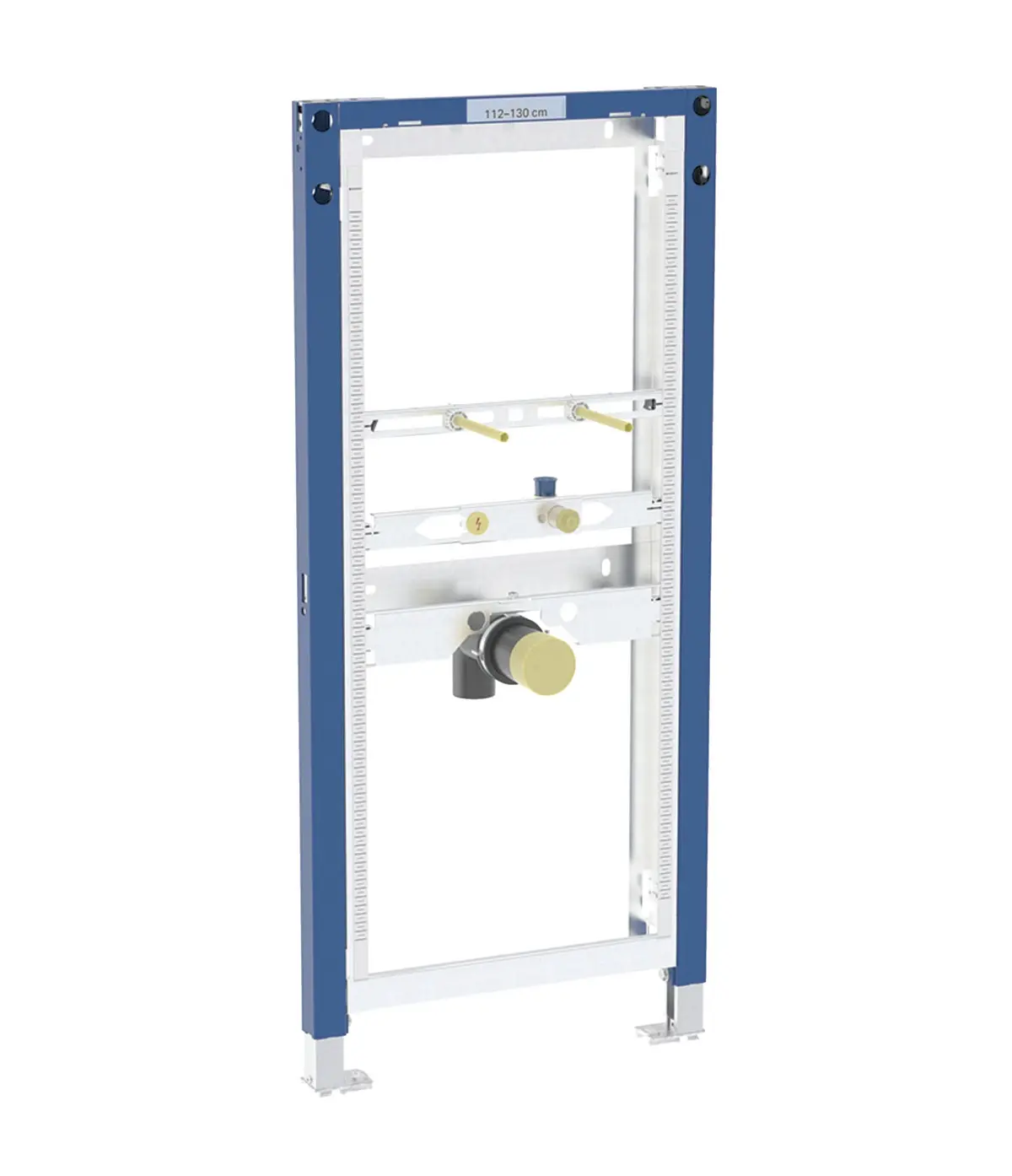

Elemento di montaggio Duofix per orinatoio, altezza di costruzione 112-130 cm
Scopo dell’utilizzo
- Per pareti di pali in metallo e legno
- Per le pareti del sistema Geberit Duofix
- Per l’installazione in pareti frontali parzialmente alte o alte fino all’altezza del locale
- Per l’installazione in pareti divisorie ad altezza ambiente
- Per spessori di pavimento da 0 a 25 cm
- Per il montaggio di orinatoi con comandi integrati
- Per il montaggio di orinatoi senza acqua
- Per gli orinatoi Preda
- Per gli orinatoi Selva
- Per gli orinatoi Tamina
- Per orinatoi Narva
- Per il controllo del filo dell’intonaco
- Per il controllo dell’orinatoio sull’intonaco, nascosto
Caratteristiche
- Telaio staticamente autoportante, protetto dalla corrosione con verniciatura a polvere
- Con piastra estraibile per il montaggio laterale sopra l’elemento di montaggio su profili in metallo o in legno o su supporti del sistema Geberit Duofix
- Posizione di montaggio alternativa per gli ancoraggi a parete
- Le piastre del tallone possono essere ruotate e sono adatte per il montaggio nei profili a U UW 50 e UW 75
- Le piastre di base possono essere installate nella guida di sistema Geberit Duofix senza attrezzi e senza componenti aggiuntivi
- Supporti zincati, protetti dalla corrosione, con proprietà antiscivolo
- Altezza dell’elemento adattabile all’orinatoio, 112-130 cm
- Posizioni per il collegamento all’orinatoio Set Preda
- Fissaggio per ingresso Rp 1/2″ Regolazione in altezza e laterale (al centro e 5-10 cm a sinistra o a destra)
- Montaggio per il collegamento del gomito regolabile in altezza e insonorizzato
- Fissaggio orinatoio M8, regolabile in larghezza e altezza
- Traverse con marcatura centrale, regolabili senza attrezzi
- Marcatura delle posizioni per il collegamento degli orinatoi Preda e Selva
- Possibilità di fissaggio aggiuntivo per orinatoio con accessori
- Tappo di protezione per la prova di pressione singola con acqua fredda fino a un massimo di 10 minuti. 15 bar / 1500 kPa
Contenuto della consegna
- Ingresso acqua Rp 1/2″ / R 1/2″, adatto a MasterFix e MeplaFix
- Gomito di collegamento in PE-HD, Ø 63 / 50 mm
- Guarnizione Ø 57 / 50 mm
- Tappo antiodore per orinatoio Ø 50 mm, con guarnizione per orinatoio
- Materiale di fissaggio e protezione
Il kit di montaggio a parete non è incluso, deve essere ordinato separatamente
