Description

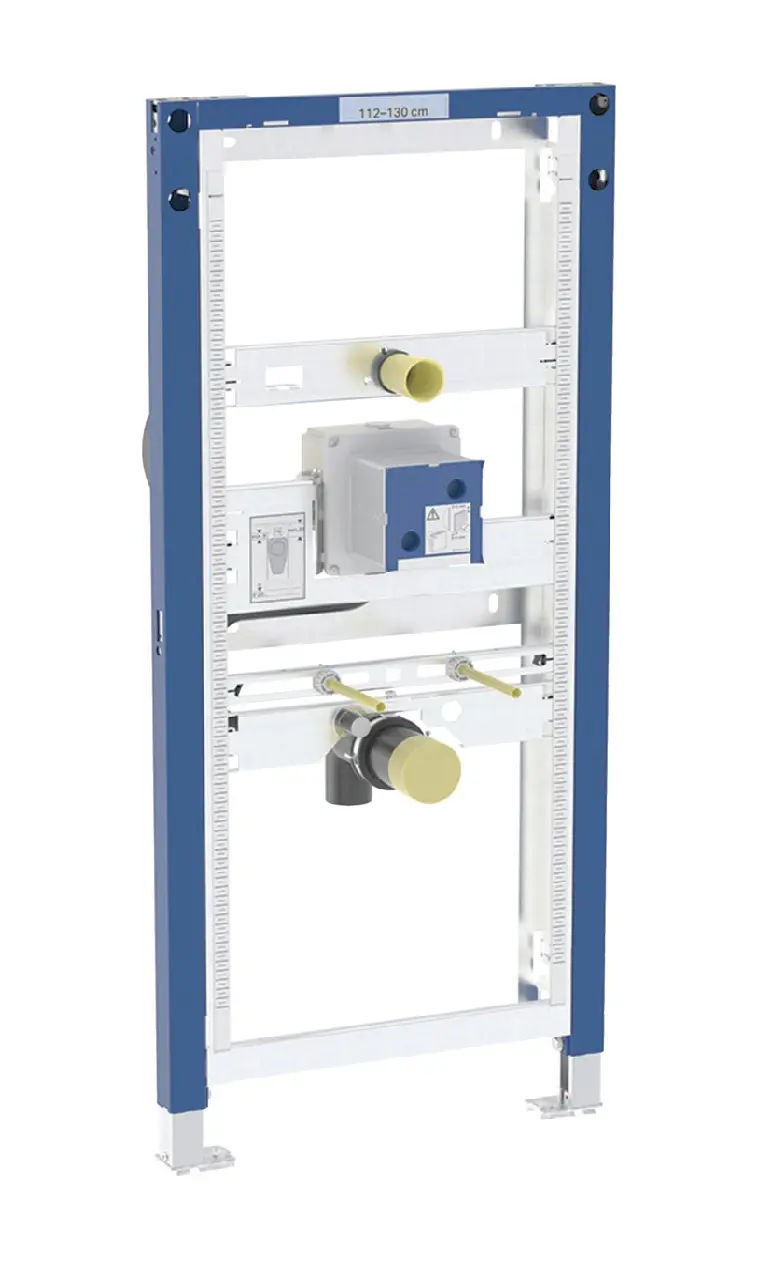

Elemento di installazione universale Duofix per orinatoio, per il comando di risciacquo a scomparsa degli orinatoi Basic
Scopo dell’utilizzo
- Per pareti di pali in metallo e legno
- Per le pareti del sistema Geberit Duofix
- Per l’installazione in pareti frontali parzialmente alte o alte fino all’altezza del locale
- Per l’installazione in pareti divisorie ad altezza ambiente
- Per spessori di pavimento da 0 a 25 cm
- Per il comando a filo degli orinatoi Geberit con installazione a scomparsa, antivandalo
- Per il montaggio di orinatoi
Caratteristiche
- Telaio staticamente autoportante, protetto dalla corrosione con verniciatura a polvere
- Con piastra estraibile per il montaggio laterale sopra l’elemento di montaggio su profili in metallo o legno o su supporti del sistema Geberit Duofix
- Posizione di montaggio alternativa per gli ancoraggi a parete
- Le piastre del tallone possono essere ruotate e sono adatte per il montaggio nei profili a U UW 50 e UW 75
- Le piastre di base possono essere installate nella guida di sistema Geberit Duofix senza attrezzi e senza componenti aggiuntivi
- Supporti zincati, protetti dalla corrosione, con proprietà antiscivolo
- Altezza dell’elemento adattabile all’orinatoio, 112-130 cm
- Cassetta di risciacquo universale per il controllo del risciacquo degli orinatoi Geberit
- Morsetto di collegamento elettrico per l’alimentazione elettrica nella scatola da incasso
- Ingresso dell’acqua direttamente sulla scatola sotto l’intonaco
- Alimentazione idrica adatta a MasterFix e MeplaFix
- Montaggio a parete senza attrezzi
- Valvola di intercettazione preinstallata con comando
- Con protezione integrata per i tubi di scarico
- Copertura per il foro di servizio dietro l’orinatoio
- Coperchio di montaggio grezzo per foro di servizio 10,5 x 10,5 cm con accorciamento senza attrezzi
- Tubo flessibile di alimentazione con linea e valvola di non ritorno integrata
- Dotato di una protezione per tubi per il collegamento del sensore al tappo antiodore del comando di scarico dell’orinatoio
- Montaggio per ingresso Ø 32 mm regolabile in altezza
- Montaggio per il collegamento del gomito regolabile in altezza e insonorizzato
- Fissaggio orinatoio M8, regolabile in larghezza e altezza
- Traverse con marcatura centrale, regolabili senza attrezzi
- Possibilità di fissaggio aggiuntivo per orinatoio con accessori
- Con accessori convertibili in orinatoi con spruzzatore
Dati tecnici
- Pressione di flusso 100-800 kPa
- Pressione di prova dell’acqua max. 1600 kPa
- Pressione di prova aria/gas inerte max. 300 kPa
- Temperatura dell’acqua max. 30°C
- Portata a 1 bar senza limitatore di flusso 0,3 l/s
- Portata a 1 bar con limitatore di flusso 0,24 l/s
- Materiale Acciaio
Ambito di consegna
- Piastra a parete R 1/2″
- Coperchio per montaggio grezzo con coperchio
- Gomito di collegamento in PE-HD, Ø 50 / 63 mm
- Materiale di fissaggio e protezione
Il kit di costruzione per il montaggio della paratia non è incluso – deve essere ordinato separatamente
