Description

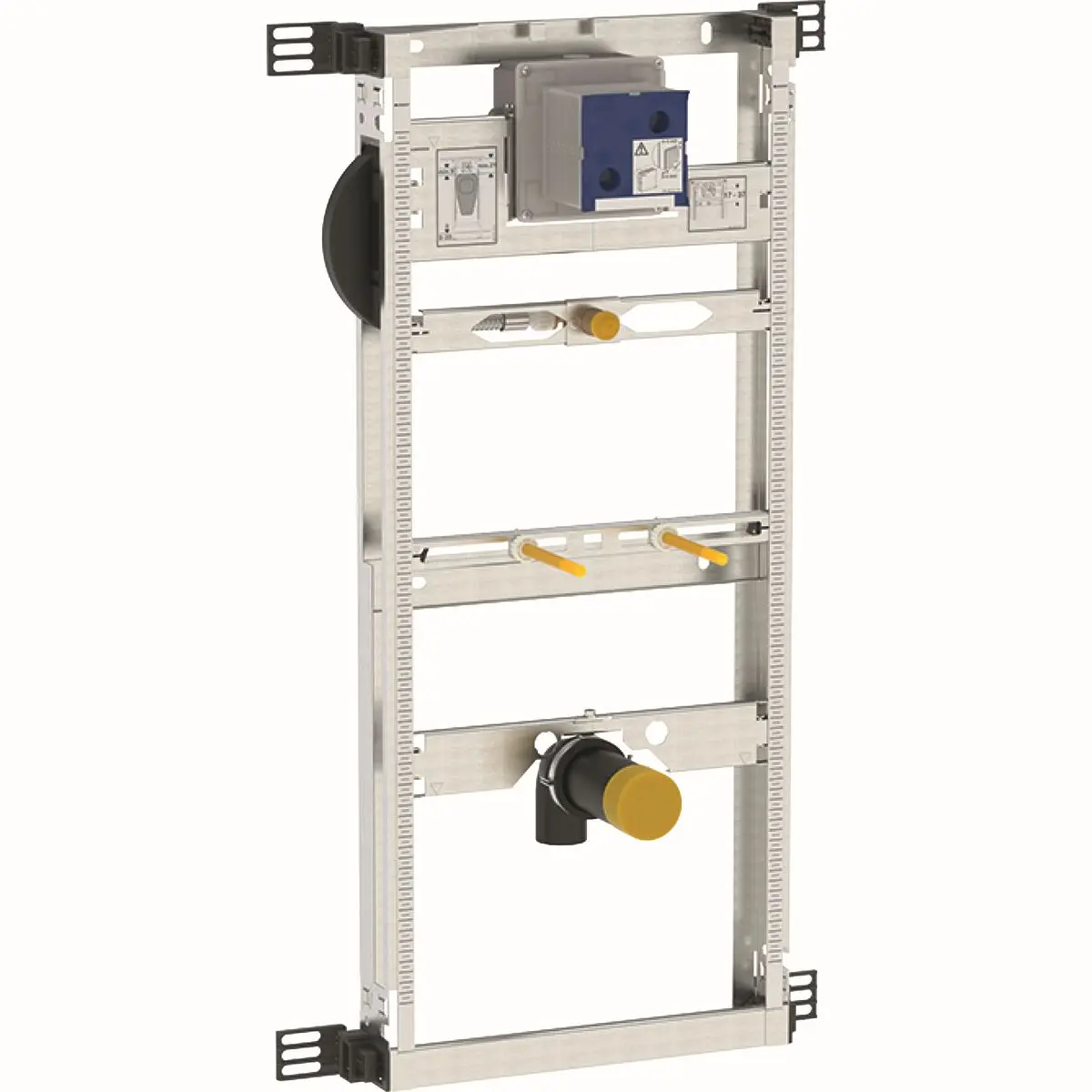

Elemento di montaggio Kombifix per orinatoio, altezza di costruzione 109-127 cm, universale, per testa di spruzzo
Scopo dell’utilizzo
- Per pareti in muratura
- Per l’installazione in pareti divisorie parzialmente alte o ad alta altezza ambiente
- Per il montaggio di orinatoi
- Per gli orinatoi Geberit Preda
- Per gli orinatoi Geberit Selva
- Per gli orinatoi Geberit Tamina
- Per l’installazione del comando di risciacquo per orinatoi Geberit (a partire dall’anno di produzione 2009)
Caratteristiche
- Telaio di montaggio zincato
- Telaio di montaggio con quattro angoli di fissaggio
- Profondità di montaggio regolabile, 8-12,5 cm
- Profondità di installazione senza angolo di fissaggio 7,5 cm
- Il coperchio di montaggio per il foro di servizio protegge dall’umidità e dalla sporcizia
- Altezza dell’elemento adattabile all’orinatoio, 109-127 cm
- Dimensioni di collegamento per il set di orinatoi Geberit Preda
- Cassetta di risciacquo universale per il controllo del risciacquo degli orinatoi Geberit Morsetto di collegamento elettrico per l’alimentazione elettrica della cassetta di risciacquo
- Ingresso dell’acqua direttamente sulla scatola sotto l’intonaco
- Alimentazione idrica adatta a MasterFix e MeplaFix
- Montaggio a parete senza attrezzi Valvola di intercettazione preinstallata con comando
- Con protezione integrata per i tubi di scarico
- Coperchio di montaggio grezzo per foro di servizio 10,5 x 10,5 cm con accorciamento senza attrezzi
- Tubo di alimentazione piegabile
- Tubo di alimentazione con linea per evitare l’acqua stagnante
- Fissaggio per ingresso Rp 1/2″, regolabile in altezza e lateralmente
- Montaggio per il collegamento del gomito regolabile in altezza e insonorizzato
- Fissaggio orinatoio M8, regolabile in larghezza e altezza
- Traverse con marcatura centrale, regolabili senza attrezzi
- Contrassegni delle dimensioni di collegamento per gli orinatoi Geberit Preda e Selva
- Possibilità di fissaggio aggiuntivo per orinatoio con accessori
Parametri tecnici
- Pressione di flusso 100-800 kPa
- Pressione massima dell’acqua di prova 1600 kPa
- Pressione massima di prova dell’aria/gas inerte 300 kPa
- Temperatura massima dell’acqua 30 °C
- Portata a 1 bar senza limitatore di flusso 0,3 l/s
- Portata a 1 bar con limitatore di flusso 0,24 l/s
Contenuto della consegna
- Piastra a parete R 1/2″ Coperchio di montaggio grezzo per foro di servizio
- Set di collegamento per orinatoio, con tappo antiodore per orinatoio
- Gomito di collegamento in PE-HD, ø 50 / 63 mm
- Guarnizione ø 57 / 50 mm
- 2 tappi di protezione
- 2 barre filettate M8
- Materiale di fissaggio
