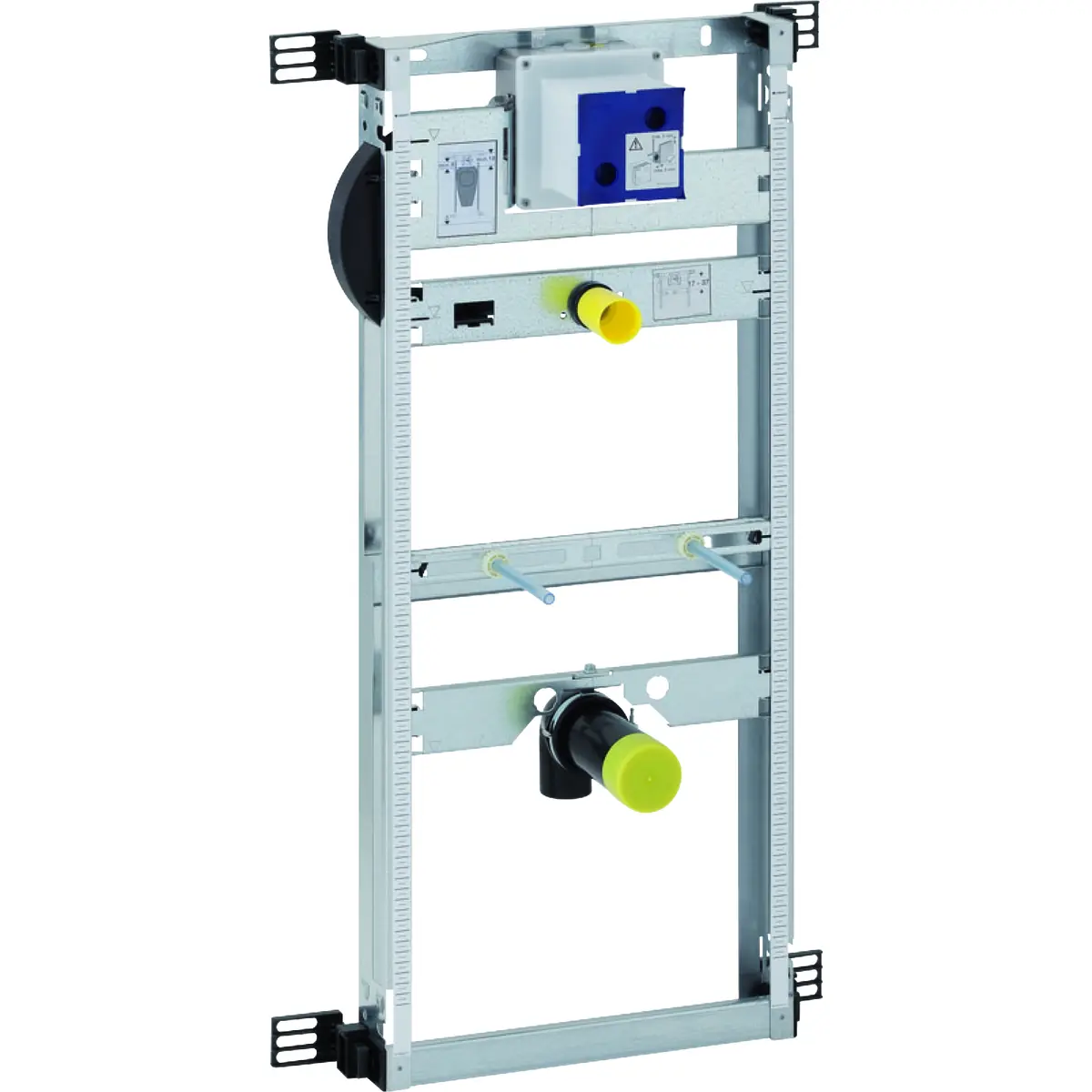

Elemento di montaggio Kombifix per orinatoio, 109-127 cm, universale
Scopo d’uso
- Per pareti in muratura
- Per il montaggio su installazioni davanti al muro parzialmente alte o alte fino al soffitto
- Per il montaggio di orinatoi
- Per il montaggio del pulsante di azionamento dello scarico degli orinatoi Geberit (dall’anno di produzione 2009)
Caratteristiche
- Telaio di montaggio zincato
- Telaio di montaggio con 4 angolari di fissaggio
- Profondità di montaggio regolabile, 8-12,5 cm
- Profondità di montaggio senza angolare di fissaggio 7,5 cm
- La copertura per il montaggio grezzo del foro di ispezione protegge dall’umidità e dallo sporco
- Altezza dell’elemento adattabile all’orinatoio, 109-127 cm
- Scatola universale ad incasso per il controllo dello scarico degli orinatoi Geberit
- Morsetto per l’allacciamento della fornitura di energia elettrica nella scatola ad incasso
- Fornitura di acqua a destra sulla scatola ad incasso
- Fornitura di acqua adatta per MasterFix e MeplaFix
- Raccordo a parete per il montaggio senza attrezzi
- Valvola di chiusura pre-installata con regolazione
- Con copritubo integrato per il risciacquo del tubo
- Copertura per il montaggio grezzo del foro di ispezione 10,5 x 10,5 cm con possibilità di accorciarla senza attrezzi
- Tubo flessibile di alimentazione
- Tubo flessibile di alimentazione con conduttura per evitare ristagni d’acqua
- Fissaggio per l’alimentazione Ø 32 mm altezza regolabile
- Fissaggio del gomito di collegamento regolabile in altezza e insonorizzato
- Fissaggio degli orinatoi M8, regolabile in larghezza e altezza
- Travi trasversali con centro contrassegnato, regolabili senza attrezzi
- Possibile fissaggio supplementare per orinatoio con accessori
- Con accessori, trasformabili in orinatoi con erogatore di risciacquo a spruzzo
Dati tecnici
- Pressione ad una portata di: 100-800 kPa
- Pressione di prova massima dell’acqua: 1600 kPa
- Pressione di prova massima dell’aria / del gas inerte: 300 kPa
- Temperatura massima dell’acqua: 30 °C
- Portata ad una pressione di 1 bar senza limitatore di portata: 0,3 l/s
- Portata ad una pressione di 1 bar con limitatore di portata: 0,24 l/s
La fornitura include
- Raccordo a parete R 1/2″
- La copertura per il montaggio grezzo del foro di ispezione
- Kit di connessione per orinatoio, con chiusura antiodori per orinatoio
- Gomito di collegamento in PE-HD, ø 50 / 63 mm
- Guarnizione ø 57 / 50 mm
- 2 tappi protettivi
- 2 barre filettate M8
- Materiale di fissaggio
